Solidworks Motion 運動學分析和動畫制作

Solidworks Motion 運動學分析和動畫制作：

　　工具/原料

　　Solidworks 2016

　　方法/步驟一：

　　打開Solidworks，我的版本是2016，其它的版本用法一致。

　　方法/步驟二：

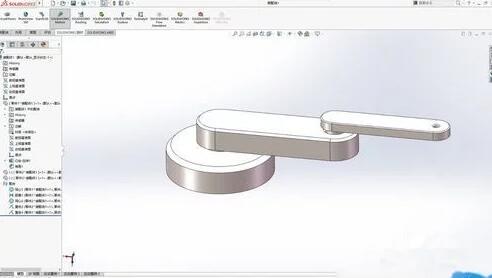

　　打開要分析的裝配體，這里我建立了一個簡單的模型，包括一個底座和兩個串連桿件，類似于一個機器人結構，這里要對兩個自由度分別賦予轉動運動。

　　提示：注意此時的配合關系必須是滿足實際的運動關系的。

　　方法/步驟三：

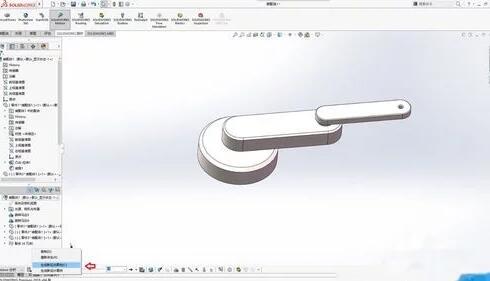

　　打開Solidworks Motion插件。在紅色箭頭位置右鍵，選擇生成新運動算例。

　　注意：這時在左下方向有三個選項，動畫、基本運動、Motion分析，如果我們想對運動進行詳細的分析，比如某點的速度、加速度、位置軌跡等，則選擇Motion分析。

　　方法/步驟四：

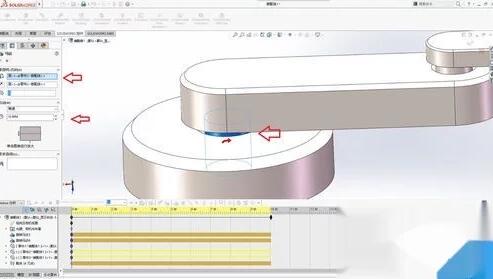

　　點擊馬達按鈕，生成第一個轉動自由度，這里可以設置轉動方向、速度等。

　　方法/步驟五：

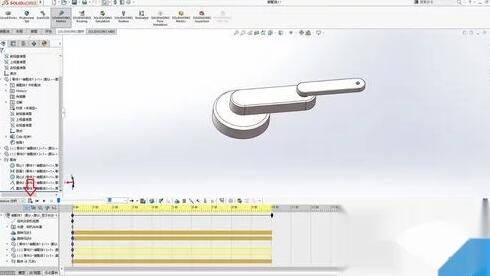

　　兩個馬達設置完成后，點擊計算運動算例按鈕，完成計算。

　　方法/步驟六：

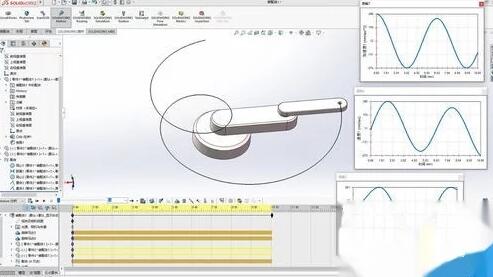

　　點擊結果和圖解按鈕，則可以自由選擇您想要得到的結果了，比如軌跡、位移、速度、加速度等，如圖所示。如果要保存動畫，只需要在下面找到保存動畫按鈕即可。
