《一種抗返流前列腺組織收集器的制造方法》醫療手術演示動畫視頻制作：

本實用新型提供一種抗返流前列腺組織收集器，包括收集瓶，收集瓶蓋，過濾裝置，收集瓶蓋上方設置有組織收集器連接管，所述收集瓶和收集瓶蓋采用拉環結構連接，所述過濾裝置內部設置有抗返流裝置。所述抗返流裝置為由軟片組成的環狀結構，其上端固定在過濾裝置內部，下端相互接觸,呈倒置圓錐狀。本實用新型的有益效果為（1）減少組織從負壓瓶向膀胱反流，提高工作效率；（2）將易拉罐的設計引入該組織收集器，在負壓球和沖洗管連接處設計為不可反復組裝的易拉罐結構，一旦拆開組織收集器取出前列腺組織，即不可再次組裝使用，有效減少醫療器械的反復使用，避免交叉感染。

【技術領域】

[0001]本實用新型涉及醫療器械【技術領域】，具體涉及一種抗返流前列腺組織收集器。

【背景技術】

[0002]經尿道前列腺電切術在全國各大醫院已廣泛開展，該手術由于創傷小，電切下來的人體組織碎片及血凝塊通過流動的沖洗液帶出體外，然后經過濾將標本和液體分離。

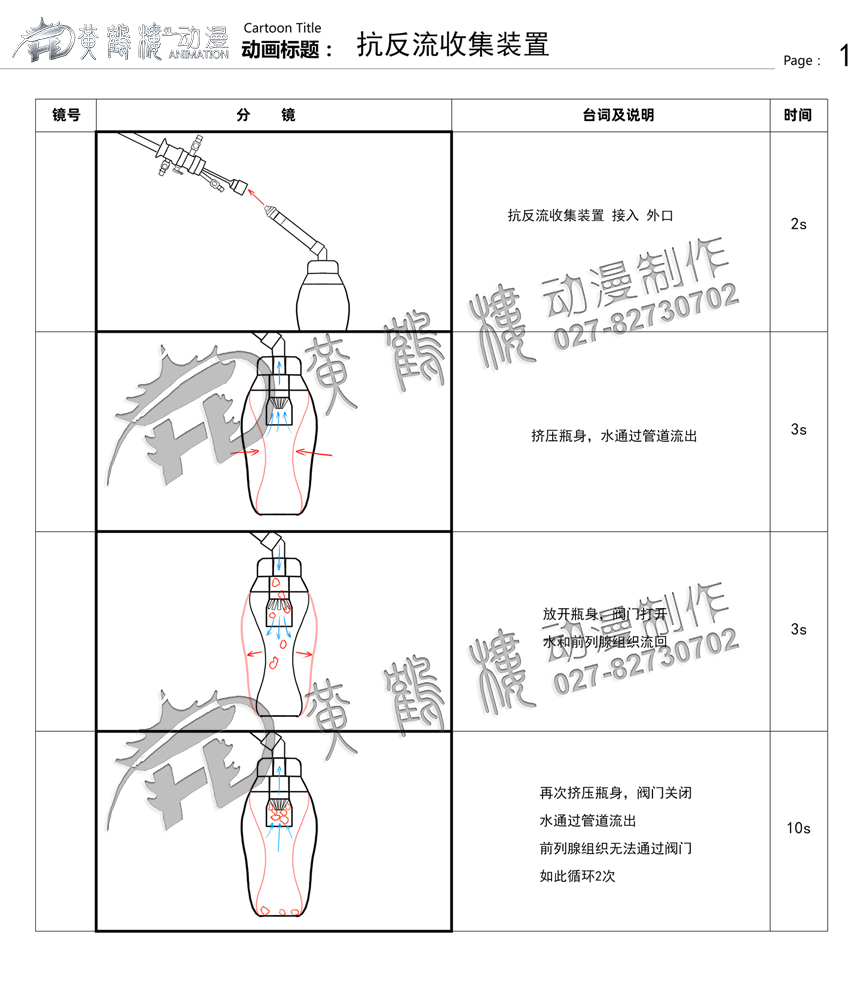

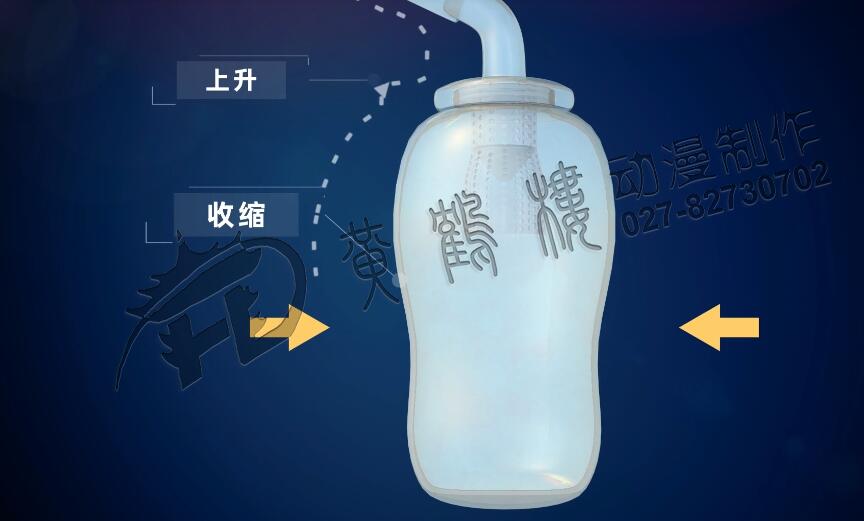

[0003]目前使用的負壓球收集裝置均為國外進口產品，在前列腺電切標本采集過程中，先將一個負壓球裝置與膀胱鏡(電切鏡)相連，通過反復擠壓及松開負壓球，借助負壓及虹吸作用，將切碎的前列腺組織吸入負壓球，經濾網收集前列腺組織標本，醫護人員需要一直不斷重復上述過程，直至將人體組織碎片及血凝塊全部沖出體外。但是，目前的負壓球組織收集裝置缺乏有效的抗反流裝置，導致前列腺電切組織在擠壓-松弛負壓球的過程中，通過膀胱鏡反復在膀胱-負壓球之間隨沖洗液流動，降低了工作效率。

[0004]另一方面，目前使用的負壓球收集裝置通過機械裝置將負壓球與沖洗導管相連，使得部分醫療單位為了降低醫療成本，將該裝置反復使用，增加了交叉感染的幾率。

實用新型內容

[0005]未解決【背景技術】中存在的問題，本實用新型提供了一種抗返流前列腺組織收集器，其具體技術方案如下:

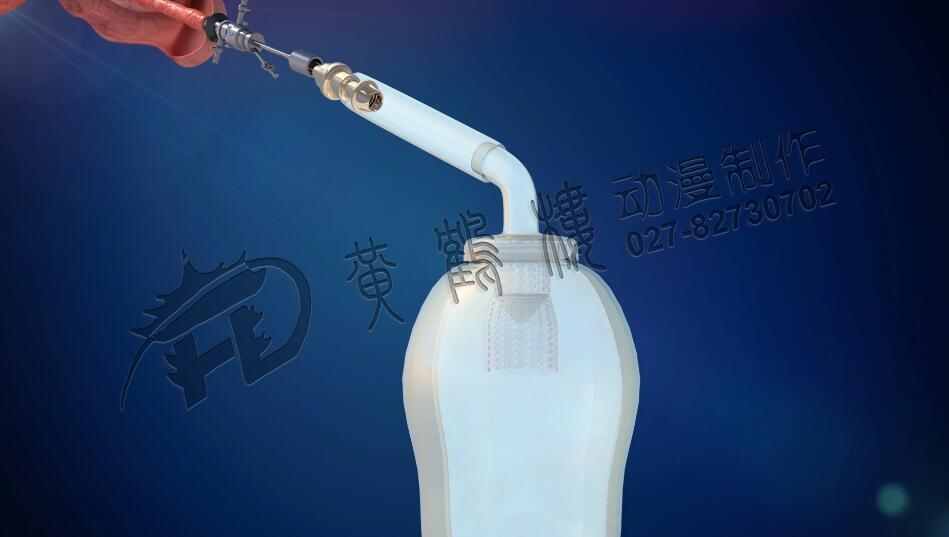

[0006]一種抗返流前列腺組織收集器，包括收集瓶(6),收集瓶蓋(2),設置在收集瓶(6)開口端的過濾裝置(4),收集瓶蓋(2 )上方設置有組織收集器連接管(1),所述收集瓶(6 )和收集瓶蓋(2 )采用拉環結構(3 )連接，所述過濾裝置(4 )內部設置有抗返流裝置(5 )，所述抗返流裝置(5)為由軟片組成的環狀結構，其上端固定在過濾裝置內部，下端相互接觸，呈倒置圓錐狀。

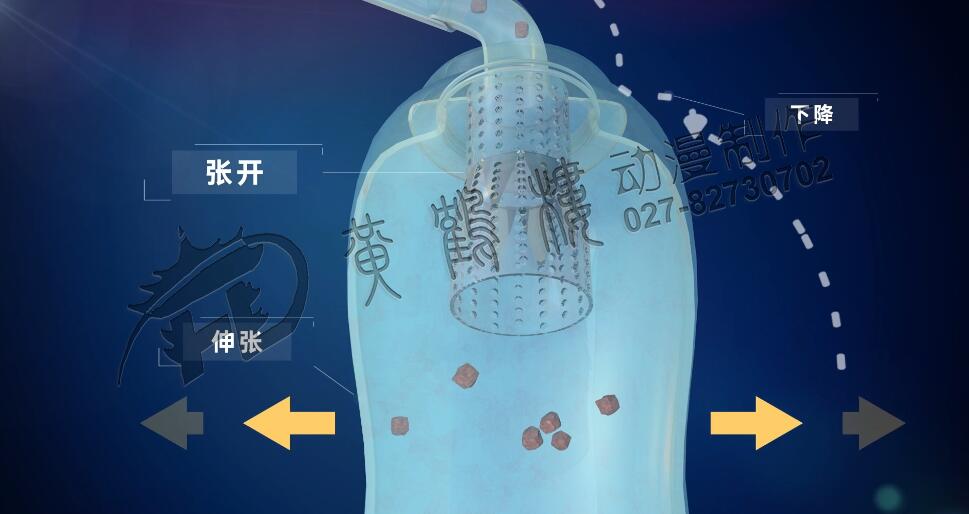

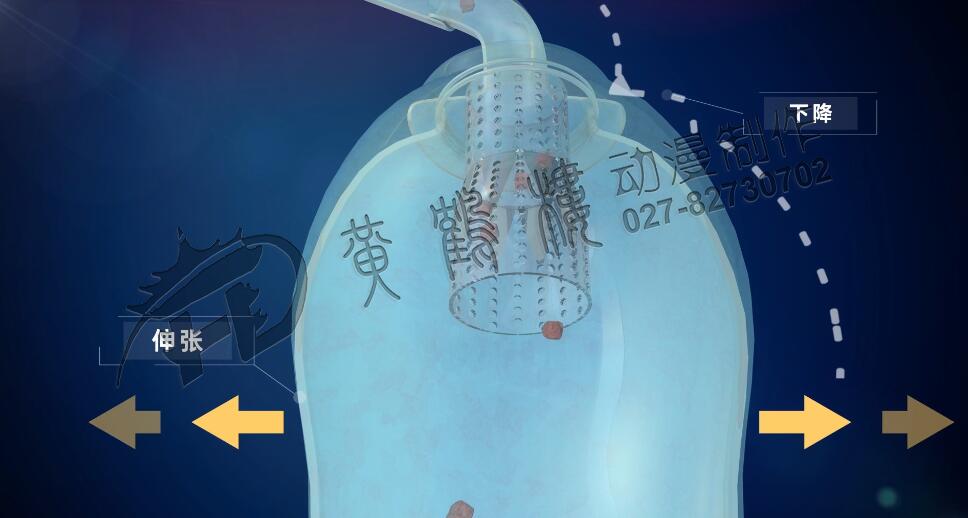

[0007]本實用新型中，組織收集器連接管的作用是借此將沖洗機組織收集器與電切鏡相連；收集瓶和收集瓶蓋采用拉環結構連接，使得收集瓶和收集瓶蓋一旦打開取出組織即自毀，不可再次使用;設置在過濾裝置(4)中的抗返流裝置(5)可以減少切碎的前列腺組織隨壓力的變化反復在膀胱-負壓球之間隨沖洗液流動，減輕了醫護人員的工作強度，增加了工作效率。

[0008]本實用新型的有益效果為(1)減少組織從負壓瓶向膀胱反流，提高工作效率;(2)將易拉罐的設計引入該組織收集器，在負壓球和沖洗管連接處設計為不可反復組裝的易拉罐結構，一旦拆開組織收集器取出前列腺組織，即不可再次組裝使用，有效減少醫療器械的反復使用，避免交叉感染。

【具體實施方式】

[0011]下面結合實施例和附圖對本實用新型進一步進行說明。

[0012]一種抗返流前列腺組織收集器，包括收集瓶(6),收集瓶蓋(2),設置在收集瓶(6)開口端的過濾裝置(4),收集瓶蓋(2)上方設置有組織收集器連接管(1),其特征在于:所述收集瓶(6 )和收集瓶蓋(2 )采用拉環結構(3 )連接，所述過濾裝置(4 )內部設置有抗返流裝置(5),所述抗返流裝置(5)為由軟片組成的環狀結構，其上端固定在過濾裝置內部，下端相互接觸，呈倒置圓錐狀。

[0013]本實用新型中，組織收集器連接管的作用是借此將沖洗機組織收集器與電切鏡相連;收集瓶和收集瓶蓋采用拉環結構連接，使得收集瓶和收集瓶蓋一旦打開取出組織即自毀，不可再次使用;設置在過濾裝置(4)中的抗返流裝置(5)可以減少切碎的前列腺組織隨壓力的變化反復在膀胱-負壓球之間隨沖洗液流動，減輕了醫護人員的工作強度，增加了工作效率。

【權利要求】

1.一種抗返流前列腺組織收集器，包括收集瓶(6)，收集瓶蓋(2)，設置在收集瓶(6)開口端的過濾裝置(4)，收集瓶蓋(2)上方設置有組織收集器連接管(1)，其特征在于：所述收集瓶(6 )和收集瓶蓋(2 )采用拉環結構(3 )連接，所述過濾裝置(4 )內部設置有抗返流裝置(5)，所述抗返流裝置(5)為由軟片組成的環狀結構，其上端固定在過濾裝置內部，下端相互接觸，呈倒置圓錐狀。

【文檔編號】A61B10/02GK204121078SQ201420218333

【公開日】2015年1月28日 申請日期：2014年4月30日 優先權日：2014年4月30日

【發明者】王行環, 王懷雄 申請人：武漢大學
